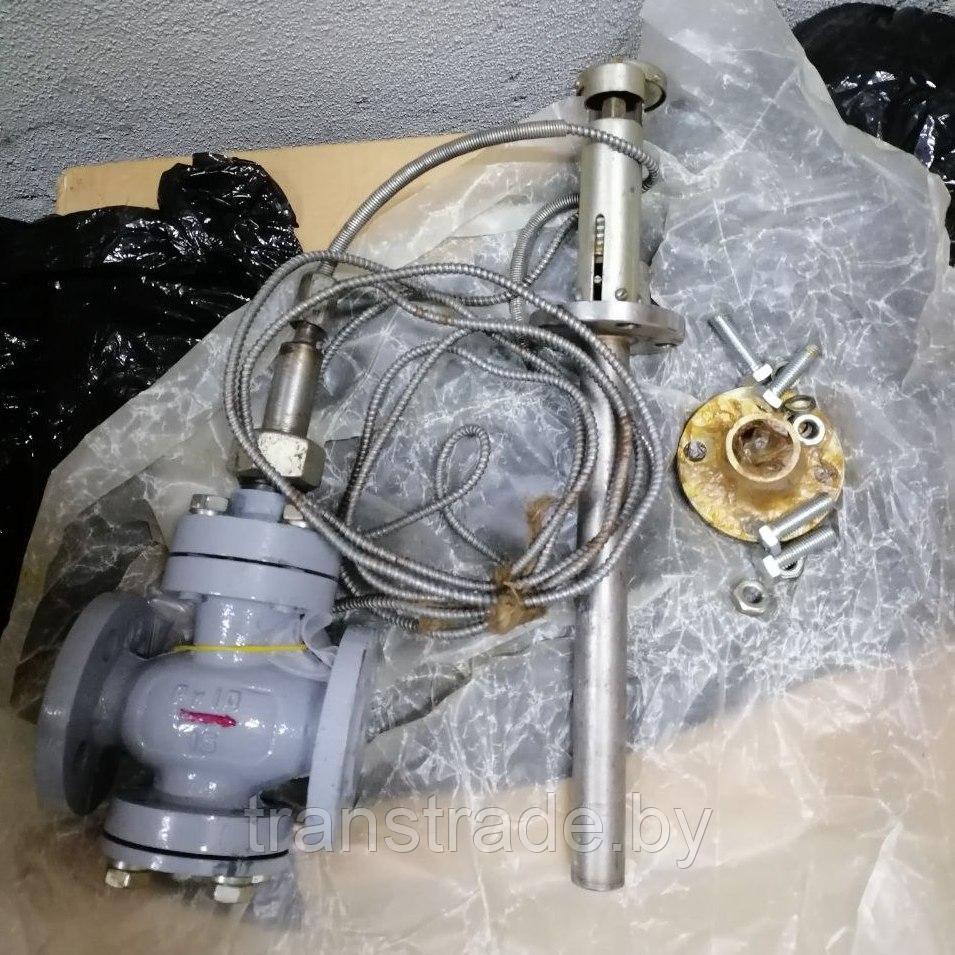

Регулятор температуры РТ-ДО-15
от 2 200 руб.
- Под заказ
- Код: termo-regulator-rt-do-15
Отправка с 03 июня 2025- +375 (17) 367-92-00Тел./факс офиса
- +375 (29) 383-82-01Александр (аренда гаража)
Заказ только по телефону
- +375 (17) 367-92-00Тел./факс офиса
- +375 (29) 383-82-01Александр (аренда гаража)
Регуляторы температуры прямого действия типа РТ-ДО предназначены для автоматического поддержания заданной температуры жидких, газообразных и парообразных сред, неагрессивных к материалам регулятора.
Используемые материалы:
- Чугун СЧ 20;
- Сталь 20Л;
- Нержавеющая сталь 12Х18Н10Т;
- Высокопрочный чугун ВЧ40 (Рассчитан на давление PN25).
Сферы применения: нагревательные и охладительные систем индустриальных, коммунальных и бытовых установок (системы центрального отопления, вентиляции и кондиционирования, охладители двигателей, теплообменники, бойлеры).
РТ-ДО - регулятор температуры с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры).
Выпускаются по ТУ 25-02.090123-81. Присоединительные размеры фланцев по ГОСТ 12815-80.
| Внешний вид, модель | Модификация | DN, мм | КN, м³/ч | Габариты, мм | Масса, кг |
|---|---|---|---|---|---|
 |
РТ-ДО-15 | 15.0 мм. | 2,5 м3/ч | 265х130 мм. | 7.00 кг. |
Технические характеристики модельного ряда ругяляторов температуры РТ-ДО-XX
| Параметр | Значение | |
|---|---|---|
| Диаметры условного прохода DN, мм | 15; 20; 25; 32; 40; 50; 65; 80 | |
| Диапазоны настройки регулируемой температуры, °C | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | |
| Условная пропускная способность, КN, м³/ч | 2,5; 4,0; 6,3; 10; 12,5; 25; 40; 60 (модификации) | |
| Зона пропорциональности, °C, | 10 | 12,5 |
| Зона нечувствительности, °C, | 1 | |
| Постоянная времени, с | 100 | |
| Допустимая протечка в % от КN | 0,1 | |
| Температура регулирующей среды, °C | от -15 до +225 | |
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | |
| Условное давление PN, МПа | 1 | 0,63 |
| Давление регулируемой среды, МПа | 1,6 | |
| Максимальный перепад давления на регулирующем клапане PN, МПа | 0,6 | 0,4 |
| Масса регуляторов, кг | 7; 9,5; 13; 14,5; 22; 40 | |
| Погрешность установки по шкале настройки, °С | ±3 | |
Принцип действия
Регулятор состоит из двух конструктивных узлов: термосистемы и регулирующего органа.
Термосистема, внутренняя полость которой герметична, состоит из термобаллона 7, исполнительного органа 4 и шкалы настройки 5. Термосистема полностью заполнена рабочей жидкостью.
Регулирующий орган состоит из корпуса 1, закрепленного в корпусе седла 2, штока 3 с клапаном.
Принцип действия регулятора основан на изменении объема жидкости в термобаллоне 7 при изменении регулируемой температуры. Изменение объема жидкости вызывает перемещение штока исполнительного органа 4 и связанного с ним штока с клапаном 3.
Настройка регулятора на заданную температуру производится по шкале 5 вращением винта настройки 6, при помощи стандартного гаечного ключа.
Комплект поставки
| Наименование | Количество |
|---|---|
| Регулятор температуры прямого действия РТ-ДО | 1 |
| Фланец обратный ФО8.538.265 (Для DN 15, 20, 25, 32, 40) | 1 |
| Фланец обратный ФД8.230.005 (Для DN 50, 65, 80) | 1 |
| Болт М10х35 | 4 |
| Гайка М10 | 4 |
| Шайба 10 | 4 |
| Прокладка ЮД8.683.041 (Для DN 15, 20, 25, 32, 40) | 1 |
| Прокладка ЮД8.683.042 (Для DN 50, 60, 80) | 1 |
| Паспорт ЮД2.574.003 ПС | 1 |
| Техническое описание и руководство по эксплуатации ЮД2.574.003 РЭ | 1 |
| Основные | |
|---|---|
| Производитель | Теплоконтроль |
| Страна производитель | Россия |
- Цена: от 2 200 руб.
