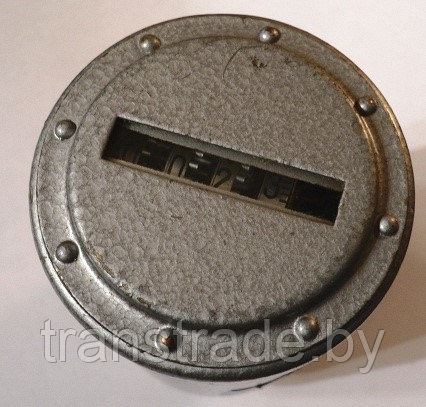

Счетчик моточасов 563ЧП-М

Счетчик моточасов 563ЧП-М предназначены для автоматического суммирования времени работы двигателей специальных транспортных машин, у которых имеется источник постоянного тока с напряжением 27В.

Устройство и принцип работы счетчика моточасов 563 ЧП-М:
Отсчетное устройство счетчика 563 ЧП-М состоит из четырех барабанчиков. Каждый из барабанчиков на цилиндрической поверхности имеет цифры от 0 до 9, нанесенные с равными интервалами. При работе счетчика первый справа барабанчик совершает один оборот за 1 час, второй за 10 ч, третий за 100 ч, четвертый за 1000 ч.
Счетчик моточасов 563 ЧП-М автоматически начинает отсчитывать время работы двигателя или любой другой установки, если в момент пуска двигателя или установки на счетчик будет подано постоянное напряжение: на клеммы "1" и "2"-от 20 до 30 В.
Счетчик моточасов 563 ЧП-М автоматически прекращает работу, если в момент остановки двигателя или прекращения работы любой другой установки будет снято напряжение с клемм "1" и "2".
Допускается подавать на клеммы одно напряжение, но не менее 20 В. Мощность источника питания счетчика должна быть не менее 120 Вт при 30 В.
