Регулятор потока двухлинейный тип FRM5, FRM10, FRM16 предназначен для регулирования потока рабочей жидкости в системах гидропривода.
Предназначен для стыкового монтажа.
Структура условного обозначения:
Технические характеристики:
Расходная характеристика регулятора типа FRM5:
Расходная характеристика регулятора типа FRM10:
Расходная характеристика регулятора типа FRM16:
Размеры регулятора расхода типа FRM:
Предназначен для стыкового монтажа.

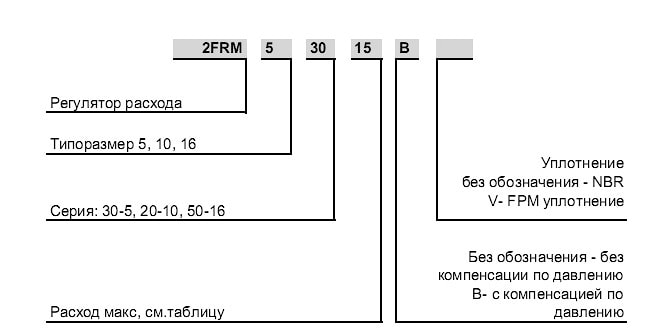

Структура условного обозначения:
Технические характеристики:
Размер | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 10 | 16 | 16 | 16 |
Расход макс, л/мин | 0,2 | 0,6 | 1,2 | 3 | 6 | 10 | 15 | 10 | 16 | 25 | 50 | 60 | 100 | 160 |
Перепад давления, бар | 0,5 | 0,5 | 0,6 | 0,9 | 1,8 | 3,6 | 6,7 | 2 | 2,5 | 3,5 | 6 | 2,8 | 4,3 | 7,3 |
Рабочее давление, бар | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 315 | 315 | 315 | 315 | 315 | 315 | 315 |
Потеря давления мин., бар | 3-5 | 3-5 | 3-5 | 3-5 | 3-5 | 3-5 | 3-5 | 3-7 | 3-7 | 3-7 | 3-7 | 5-12 | 5-12 | 5-12 |

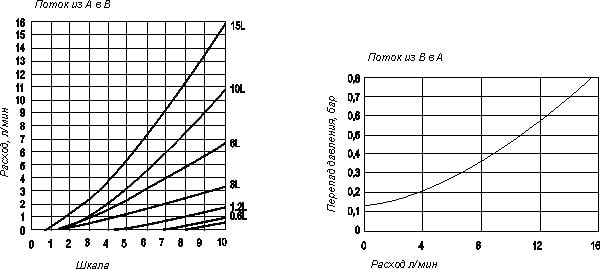

Расходная характеристика регулятора типа FRM5:
Расходная характеристика регулятора типа FRM10:

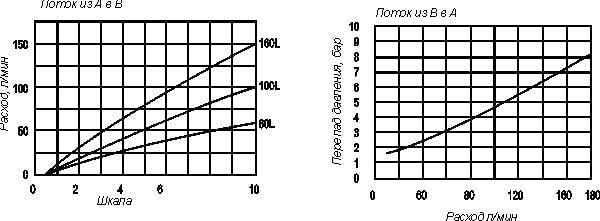

Расходная характеристика регулятора типа FRM16:
Размеры регулятора расхода типа FRM:
В | В1 | В2 | ВЗ | В4 | L | L1 | L2 | L3 | L4 | D | D1 | |
B2FRM5 | 60 | 48 | 35 | 13 | 6 | 60 | 48 | 41 | 7 | 6 | 4-М5 | 2-⌀5 |
B2FRM10 | 101,5 | 82,5 | 71,6 | 30,1 | 95 | 95 | 76 | 55,1 | 9,6 | 8,5 | 4-М8 | 2-⌀10 |
B2FRM16 | 123,5 | 101,5 | 90,5 | 15 | 11 | 123,5 | 101,5 | 75 | 20,5 | 11 | 4-М10 | 2-⌀16 |
Основные | |
---|---|
Максимальное рабочее давление | 100 бар |
Минимальная рабочая температура | 0 град. |
Тип присоединения | Штуцерное |
Максимальная рабочая температура | 300 град. |
Минимальное рабочее давление | 0 бар |
