Гидрораспределители золотниковые с электроуправлением тип 4WE6 (Ве6, 1РЕ6)
24,01 руб.
Минимальный заказ — 10 шт.
Показать все оптовые цены- В наличии
- Только оптом
- +375 (17) 367-92-00Тел./факс офиса
- +375 (29) 383-82-01Александр (аренда гаража)
Заказ только по телефону
- +375 (17) 367-92-00Тел./факс офиса
- +375 (29) 383-82-01Александр (аренда гаража)
Гидрораспределители золотниковые с электроуправлением стыкового монтажа тип 4WE6 (российски аналог ВЕ6, 1РЕ6) применяются в системах станочного гидропривода для управления потоком рабочей жидкости.
Так же применяются как пилоты для гидрораспределителей с электрогидравлическим управлением.
Гидрораспределитель состоит из корпуса, золотника и управляющих магнитов. При подаче напряжения на магнит толкатель перемещает золотник в крайнее положение. После снятия напряжения с магнита, золотник возвращается в исходное положение пружиной. Таким образом происходит объединение или перекрытие каналов в соответствии со схемой управления (типом выбранного золотника).
При первом запуске гидрораспределителей с электроуправлением нужно учитывать, что для нормального срабатывания электромагнтита его полости должны быть заполнены маслом.
При расчете гидропривода рекомендуем учитывать максимальную мощность переключения золотника для выбранной гидравлической схемы и напряжения электромагнита, а также перепад давления.
Присоединительные размеры аналогичны гидрораспределителям 1РЕ6, ВЕ6, РХ6 приведены ниже.
Технические характеристики:
|
Характеристика |
|
|
Рабочее давление, макс. порты P,А,В, Мпа |
31.5 |
|
Рабочее давление, макс. Порт Т, Мпа |
10 |
|
Расход макс., л/мин |
80 |
|
Рабочая жидкость |
минеральное масло, эфир фосфор. Кислоты |
|
Температура рабочей жидкости |
-20С-70С |
|
Вязкость, мм2/с |
2,8-100 |
|
Напряжение управления, постоянный (DC) |
12 |
|
Напряжение управления, переменный (AC) |
110V/50HZ |
|
Максимальная частота переключений, ч-1 |
15000(DC) 7200(AC) |
|
Защита |
IP65 |
|
Масса с одним соленоидом, кг |
1.45(DC) 1.4(AC) |
|
Масса сдвумя соленоидами, кг |
1.95(DC) 1.9(AC) |
|
Требование к чистоте рабочей жидкости |
Не ниже девятого класса по NAS1638 |
Структура условного обозначения гидрораспределителей 4WE, номера схем распределения потока
Обозначение соленоидов гидрораспределителей 4WE6
1. При перемещении золотника от магнита "а" происходит соединение каналов Р— > A, B— > T
2. При перемещении золотника от магнита "b" происходит соединение каналов Р— > B, A— > T
Расходные характеристики гидрораспределителей 4WE6 (измерены при v = 41 мм2/с и t = 50 °C)
|
Функциональная |
|
Направленние |
|
||
|
P— > A |
P- > B |
A— > T |
B- > T |
||
|
2B8 2B8L |
A, B |
3 |
3 |
- |
- |
|
2B3 |
C |
1 |
1 |
3 |
1 |
|
2B2 2B2L |
D, Y |
5 |
5 |
3 |
3 |
|
3C2 |
E |
3 |
3 |
1 |
1 |
|
3C5 |
F |
1 |
3 |
1 |
1 |
|
3C6 |
G |
6 |
6 |
9 |
9 |
|
3C3 |
H |
2 |
4 |
2 |
2 |
|
3C4 |
J |
1 |
1 |
2 |
1 |
|
3C10,3C12 |
U, Q |
3 |
3 |
4 |
9 |
|
3C9 |
M |
2 |
3 |
3 |
3 |
|
3C25 |
P |
3 |
1 |
1 |
1 |
|
3C29 |
R |
5 |
5 |
4 |
- |
|
3C7 |
|
1 |
2 |
1 |
1 |
Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)
|
Магнит постоянного тока 24 в |
Магнит переменного тока, напр. 230 в, 50 герц |
||
|
Характ. |
Схема |
Характ. |
Схема |
|
1 |
A, B |
11 |
A, B |
|
2 |
V |
12 |
V |
|
3 |
A, B |
13 |
A, B |
|
4 |
F, P |
14 |
F, P |
|
5 |
J |
15 |
G, T |
|
6 |
G, H, T |
16 |
H |
|
7 |
A/O, A/OF, L, U |
17 |
A/O, A/OF, C/O, C/OF |
|
8 |
C, D, Y |
|
D/O, D/OF, E, E1, J, L |
|
9 |
M |
|
M, Q, R, U, W |
|
10 |
E, R, C/O, C/OF D/O, D/OF, Q, W |
18 |
C, D, Y |

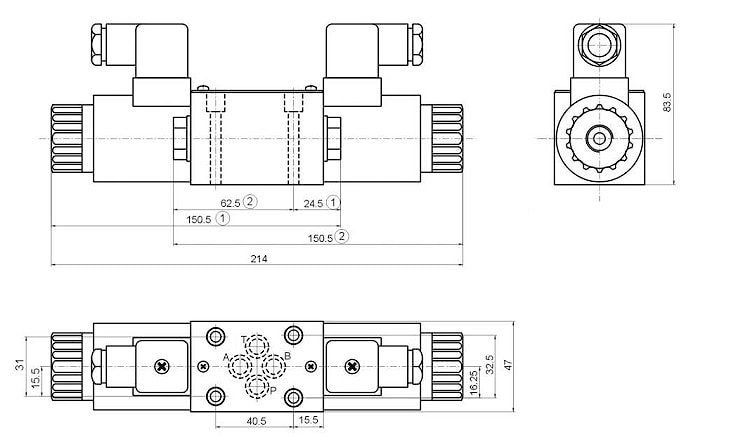

Габаритные размеры гидрораспределителей типа 4WE6 с магнитами постоянного тока, квадратными разъемами
Габаритные размеры гидрораспределителей золотниковых типа 4WE6 с магнитами постоянного тока, прямым подключением (клеммная коробка)
Габаритные размеры гидрораспределителей типа 4WE6 с магнитами переменного тока, квадратными разъемами
Габаритные размеры гидрораспределителей золотниковых типа 4WE6 с магнитами переменного тока, прямым подключением (клеммная коробка)
Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 типа 4WE6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
| Основные | |
|---|---|
| Максимальное рабочее давление | 100 бар |
| Минимальная рабочая температура | 0 град. |
| Тип присоединения | Штуцерное |
| Максимальная рабочая температура | 300 град. |
| Минимальное рабочее давление | 0 бар |
