В гидрораспределителях золотниковых типа WMM6 перемещение золотника происходит за счет рукоятки, расположенной непосредственно на корпусе.
Гидрораспределители с ручным управлением, просты в эксплуатации, надежны. Распределители WMM6 выпускаются в стыковом исполнении с присоединительными размерами идентичными 4WE6.
Гидрораспределители WMM6 аналогичны распределителям 1РММ6, ВММ6
Технические характеристики:
|
Характеристика |
WMM6 |
|
Рабочее давление, макс. порты P,А,В, Мпа |
31.5 |
|
Рабочее давление, макс. Порт Т, Мпа |
10 |
|
Расход макс., л/мин |
60 |
|
Рабочая жидкость |
минеральное масло, эфир фосфор. Кислоты |
|
Температура рабочей жидкости |
-20С-70С |
|
Вязкость, мм2/с |
2,8-380 |
|
Масса, кг |
1,4 |
|
Требование к чистоте рабочей жидкости |
Не ниже девятого класса по NAS1638 |
Структура условного обозначения гидрораспределителей WMM6, номера схем
Варианты управления гидрораспределителей с ручным управлением WMM6
|
Виды управления |
|
||
|
Золотник, схема |
|
Фиксация |
Виды распределителей WMM |
|
A, C, D |
|
../F.. |
|
|
|
|
|
|
|
B, Y |
|
|
|
|
|
../F.. |
|
|
|
E1–, E, |
Переключение в "a"=A |
../F.. |
|
|
|
|
||
|
Переключение в "b"=B |
../F.. |
|
|
|
|
|
||
|
|
../F.. |
|
|
|
|
|
||
Расходные характеристики гидрораспределителей WMM6 (измерены при v = 41 мм2/с и t = 50 °C)
|
Схема |
Направление потока |
|||
|
|
P–A |
P–B |
A–T |
B–T |
|
A |
3 |
3 |
– |
– |
|
B |
3 |
3 |
– |
– |
|
C |
1 |
1 |
3 |
1 |
|
D |
5 |
5 |
3 |
3 |
|
E |
3 |
3 |
1 |
1 |
|
F |
1 |
3 |
1 |
1 |
|
G |
6 |
6 |
9 |
9 |
|
H |
2 |
4 |
2 |
2 |
|
J |
1 |
1 |
2 |
1 |
|
L |
3 |
3 |
4 |
9 |
|
M |
2 |
4 |
3 |
3 |
|
P |
3 |
1 |
1 |
1 |
|
Q |
1 |
1 |
2 |
1 |
|
R |
5 |
5 |
4 |
– |
|
T |
10 |
10 |
9 |
9 |
|
U |
3 |
3 |
9 |
4 |
|
V |
1 |
2 |
1 |
1 |
|
W |
1 |
1 |
2 |
2 |
|
Y |
5 |
5 |
3 |
3 |
Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)

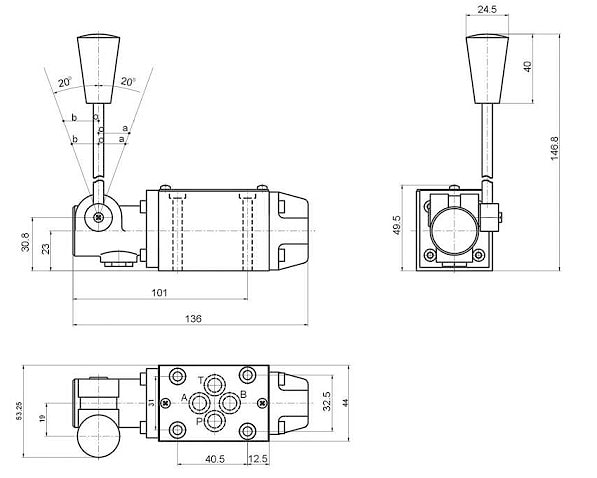

Габаритные размеры гидрораспределителей типа WMM

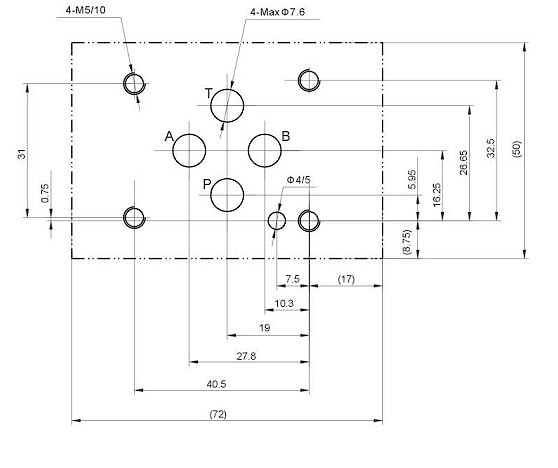

Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
| Основные | |
|---|---|
| Максимальное рабочее давление | 100 бар |
| Минимальная рабочая температура | 0 град. |
| Тип присоединения | Штуцерное |
| Максимальная рабочая температура | 300 град. |
| Минимальное рабочее давление | 0 бар |
