Гайка маточная (нижняя половина) 1К62-06-24

Запчасти для станков.

Гайка маточная (нижняя половина) 1К62-06-24.

Продольная подача суппорта во всех токарных станках производится с помощью или зубчатой рейки, жестко прикрепленной к станине, и перекатывающейся по этой рейке шестерни, или ходового винта и маточной гайки. Реечная шестерня получает вращение от ходового вала через червяк, соединенный с этим валом скользящей шпонкой, червячную шестерню. Включение продольной подачи от  ходового вала осуществляется поворотом рукоятки, соединяющей с помощью муфты трения червячную шестерню с шестерней, и от ходового винта поворотом рукоятки , соединяющей разъемную гайку с ходовым   винтом. Таким образом, перекатывающаяся по рейке шестерня или ввертывающийся в разъемную гайку ходовой винт и будут сообщать фартуку с суппортом  движение  вдоль  станины.

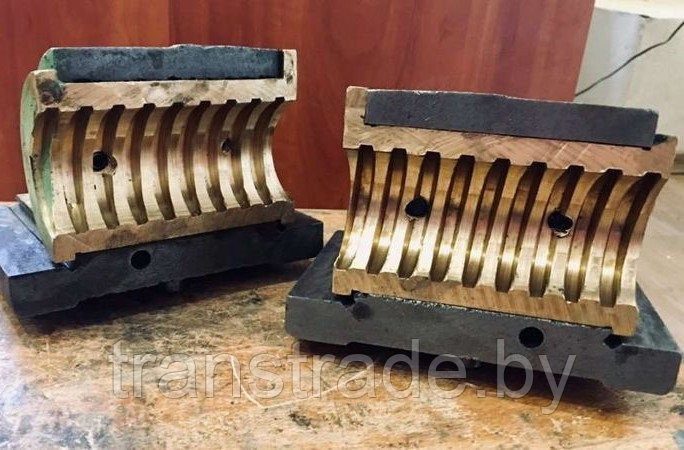

Разъемная гайка состоит она из верхней и нижней половин, скользящих по направляющим фартука. При включении половины гайки сближаются, а при выключении раздвигаются пальцами, сидящими в спиральных прорезях  диска, поворачиваемого рукояткой.
