Шпиндель 1М63.02.319

Запчасти для станков.

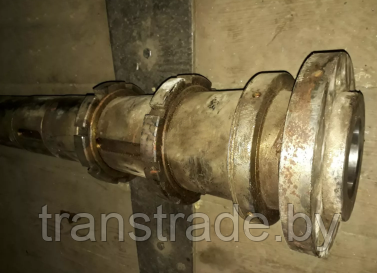

Шпиндель 1М63.02.319.

Шпиндель - это рабочий вал металлорежущего станка. На шпиндель закрепляется инструмент (фреза, сверло, шлифовальный круг и прочее) или обрабатываемое изделие. К шпинделю предъявляются высокие требования по точности вращения, существенно влияющей на точность обработки. Привод шпинделя осуществляется через зубчатую или ремённую передачу, а также непосредственно от встроенного электродвигателя или воздушной турбинки.

Регулирование механизма главного движения ступенчатое. Вращение шкива приводит в движение целый ряд шестерен коробки скоростей, последовательным переключением которых можно получить 24 скорости вращения шпинделя, из которых две перекрываются. Самые высокие шесть скоростей шпиндель получает непосредственно от вала, что способствует резкому повышению КПД станка при работе на высоких скоростях, а также значительному уменьшению шума.
Установка, определенных частот вращения шпинделя осуществляется передвижением зубчатых колес по валам при помощи двух рукояток, находящихся на лицевой части коробки скоростей. Все зубчатые колеса выполнены из качественной стали с соответствующей термообработкой и сидят на шлицевых валиках, вращающихся в шариковых и роликовых подшипниках. Передней опорой стального пустотелого шпинделя является радиальный двухрядный регулируемый роликоподшипник с короткими цилиндрическими роликами, а задней - радиально-упорный шарикоподшипник. Осевая нагрузка на шпиндель воспринимается упорным шарикоподшипником, находящимся у задней опоры шпинделя.
Торможение шпинделя производится автоматически в момент выключения фрикционной муфты при помощи электромагнитной муфты.
