Суппорт в сборе 1М63.04.001

Запчасти для станков.

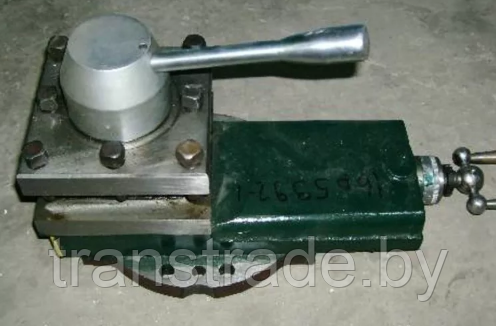

Суппорт в сборе 1М63.04.001.

Суппорт крестовой конструкции имеет продольное перемещение по призматическим направляющим станины и поперечное - по направляющим каретки. Перемещение можно осуществлять вручную и механическим приводом. Имеется механизм для быстрого перемещения суппорта. Поворотная часть суппорта  имеет направляющие для перемещения верхней части суппорта с резцовой головкой. Верхняя часть суппорта так же может перемещаться вручную и механически. Гайка поперечного винта имеет устройство для выборки люфта. Осевые усилия поперечного винта и винта верхних салазок воспринимаются упорными шарикоподшипниками.

• Кол-во резцов в резцовой головке - 4;
• Наибольшее расстояние от оси центра до кромки резцедержателя, мм – 320;
• Наибольшее продольное перемещение, мм – 1260;
• Наибольшее поперечное перемещение, мм – 400.

Цена одного деления лимба, мм:

- при продольном перемещении – 1

- при поперечном перемещении на диаметр – 0,05

Перемещение на один оборот лимба, мм:

- продольное – 300

- поперечное – 5

Скорость ускоренного перемещения суппорта, м/мин :

- продольного хода – 4,5

- поперечного хода – 1,6
