Суппорт верхняя часть 16К20.040.011

Запчасти для станков.

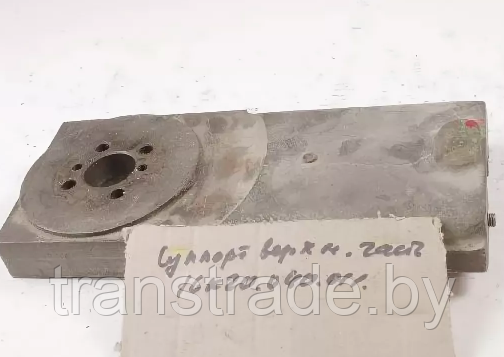

Суппорт верхняя часть 16К20.040.011.

Суппорт предназначен для перемещения во время обработки режущего инструмента, закрепленного в резцедержателе.

Суппорт состоит из: нижних салазок (продольного суппорта), которые перемещаются по направляющим станины с помощью рукоятки и обеспечивают перемещение резца вдоль заготовки. На нижних салазках по направляющим перемещаются поперечные салазки (поперечный суппорт), которые обеспечивают перемещение резца перпендикулярно оси вращения заготовки (детали). На поперечных салазках расположена поворотная плита, которая закрепляется гайкой. По направляющим поворотной плиты перемещаются (с помощью рукоятки) верхние салазки, которые вместе с плитой могут поворачиваться в горизонтальной плоскости относительно поперечных салазок и обеспечивать перемещение резца под углом к оси вращения заготовки (детали). Резцедержатель (резцовая головка) с болтами крепится к верхним салазкам с помощью рукоятки, которая перемещается по винту. Привод перемещения суппорта производится от ходового винта, от ходового вала, расположенного под ходовым винтом, или вручную. Включение автоматических подач производится рукояткой.

Устройство поперечного суппорта.
По направляющим продольного суппорта ходовым винтом, оснащенным рукояткой, перемещаются салазки поперечного суппорта. Ходовой винт закреплен одним концом в продольном суппорте, а другим - связан с гайкой (состоящей из двух частей и клина), которая крепится к поперечным салазкам. Затягивая винт, раздвигают (клином) гайки, благодаря чему выбирается зазор между ходовым винтом и гайкой. Величину перемещения поперечного суппорта определяют по лимбу. К поперечному суппорту крепится (гайками) поворотная плита, вместе с которой поворачиваются верхние салазки и резцедержатель. На некоторых станках на поперечных салазках устанавливается задний резцедержатель для проточки канавок, отрезки и других работ, которые могут быть выполнены перемещением поперечного суппорта, а также кронштейн с щитком, защищающим рабочего от попадания стружки и смазочно-охлаждающей жидкости.
