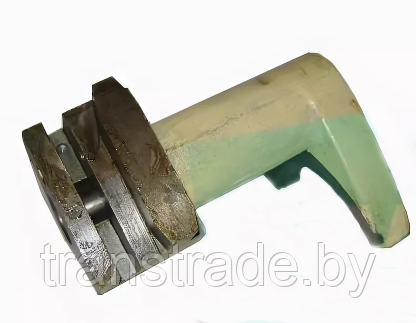

Вилка 1М63.02.047

Запчасти для станков.

Вилка 1М63.02.047.

Коробка скоростей крепится к левой головной части станины. Приводной шкив б (схема) коробки скоростей получает движение от электродвигателя через клиноременную передачу.

Регулирование механизма главного движения ступенчатое. Вращение шкива приводит в движение целый ряд шестерен коробки скоростей, последовательным переключением которых можно получить 24 скорости вращения шпинделя, из которых две перекрываются. Самые высокие шесть скоростей шпиндель получает непосредс­твенно от вала, что способствует резкому повышению КПД станка при работе на высоких скоростях, а также значительному уменьшению шума.

Установка, определенных частот вращения шпинделя осуществляется передвижением зубчатых колес по валам при помощи двух рукояток, находящихся на лицевой части коробки скоростей. Все зубчатые колеса выполнены из качественной стали с соответствующей термообработкой и сидят на шлицевых валиках, вращающихся в шариковых и роликовых подшипниках. Передней опорой стального пустотелого шпинделя является радиальный двухрядный регулируемый роликоподшипник с короткими цилиндрическими роликами, а задней - радиально-упорный шарикоподшипник. Осевая нагрузка на шпиндель воспринимается упорным шарикоподшипником, находящимся у задней опоры шпинделя.

Для пуска, остановки и включения быстрого обратного хода имеется фрикционная пластинчатая муфта. Введение в действие муфты совершается рукоятками, находящимися на станине у передней бабки и на фартуке.

Торможение шпинделя производится автоматически в момент выключения фрикционной муфты при помощи электромагнитной муфты.

В коробке скоростей имеются механизмы, дающие возможность реверсировать движение суппорта, увеличить шаг нарезаемой резьбы в 4 или 16 раз.
