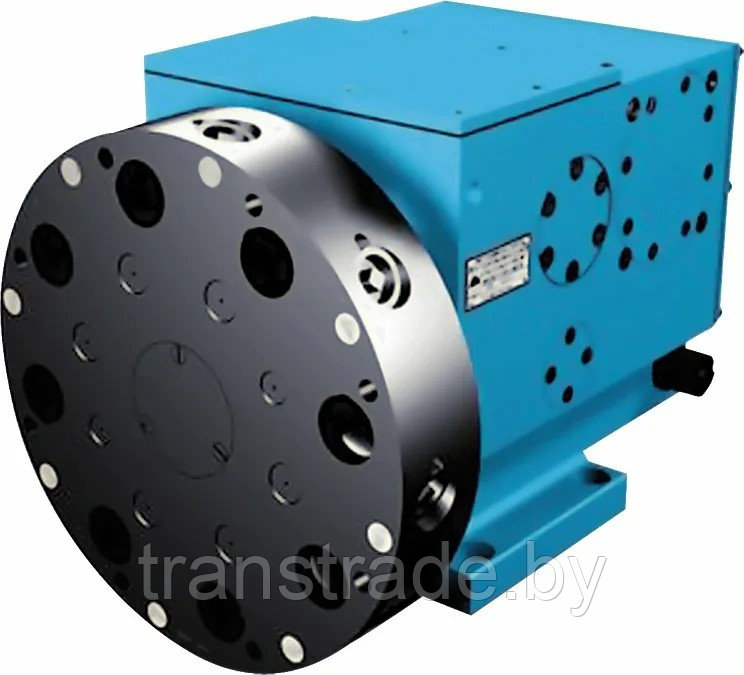

Головка револьверная 12-поз. РГ-100Х

Оснастка и комплектующие оборудования.

Автоматизированная электромеханическая револьверная головка с горизонтальной осью поворота РГ 100Х предназначена для высокоточного позиционирования режущего инструмента при токарной обработке изделий на станках с ЧПУ.

Конструктивно РГ 100Х представляет компактый универсальный, автономный электромеханический узел, подключаемый к системе управления станком при помощи соединительного кабеля и специального герметичного электрического разъёма. Инструментальная планшайба, в которой устанавливаются и закрепляются режущие инструменты, монтируется на торце шпинделя РГ 100Х и закрепляются к нему 10 болтами. Поворот шпинделя револьверной головки осуществляется против часовой стрелки.

Электрооборудование РГ 100Х, специальный электродвигатель и исполнительные механизмы расположены внутри корпуса револьверной головки и герметично защищены от попадания СОЖ. Смазка механизмов производится консистентной смазкой через каждые 3000 часов работы.
