Центр упорный с твердым сплавом

Оснастка и комплектующие оборудования.

Неподвижный токарный центр упорный является важным элементом оснастки токарного станка применяемого для фиксации заготовок формы тела вращения на задней бабке. Простота конструкции обеспечивает невысокую стоимость упорного центра при высокой эффективности, возможности производить высокоточную обработку деталей на малых скоростях.

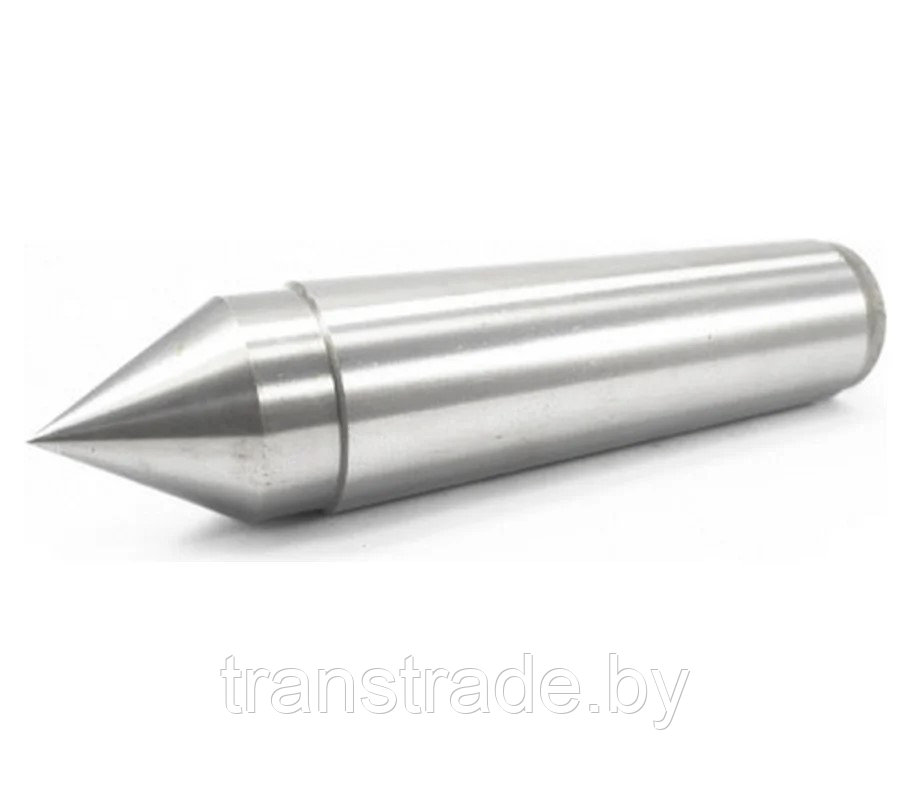

Неподвижный упорный центр имеет простую конструкцию и состоит из конусообразной рабочей части и конического хвостовика. Для крепления заготовки необходим предварительно размеченный и подготовленный центр с соответствующей конусностью. Хвостовик, с применением переходной втулки, устанавливается в пиноль задней бабки. В рабочую часть оснастки вставляется центр заготовки. При работе на повышенных скоростях или в условиях высокой нагрузки используются центры с рабочей частью выполненной из твердых сплавов.

В зависимости от материала рабочей части центры подразделяются на два исполнения:

• Исполнение 1 – закаленный конус.
• Исполнение 2 – конус из твердых сплавов.
• Неподвижный центр может быть с полным конусом или со срезанным, половиной рабочей части. Последние используются при подрезании торцов, когда резцом необходимо дойти почти до оси вращения обрабатываемой детали.

В зависимости от формы фиксирующей части неподвижные центры подразделяются на оснастку:

• с рабочим конусом для фиксации деталей с центрами и без сквозных или глухих продольных отверстий;
• с грибообразной насадкой для фиксации деталей с внутренним отверстием – труб, полых валов и т. д.;
• Упорные центры выпускаются с отжимной гайкой или без неё. Наличие гайки необходимо в тех случаях, когда на центр действует высокая осевая нагрузка. Применение отжимной гайки позволяет извлечь центр из пиноли без приложения больших усилий.
