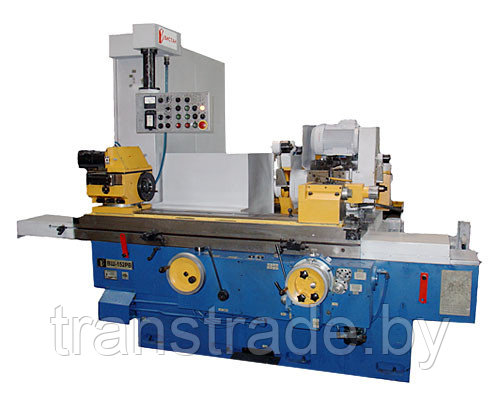

Полуавтоматы предназначены для шлифования наружных поверхностей тел вращения из различных материалов методом врезного и продольного шлифования деталей в центрах и патроне.
Особенности конструкции:
-
На полуавтомате мод. ВШ-152УВИ-01 дополнительно возможна обработка внутренних поверхностей тел вращения при ручном управлении.
-
На полуавтомате мод. ВШ-152РВИ-01 дополнительно возможна обработка торцевых плоских поверхностей при ручном управлении, а также внутренних поверхностей тел вращения.
-
Шпиндель шлифовального круга выполнен на гидродинамических подшипниках скольжения. Шпиндель внутри-шлифовальной бабки выполнен на высокоточных подшипниках качения. Перемещение стола производится от гидро-цилиндра. Станок имеет литую станину и основание.
|
| 152УВИ | УВИ-01 | 152РВИ | РВИ-01 |
| Диаметр изделия, устанавливаемого в центрах, мм | ||||
| - наибольший | 250 | 250 | 250 | 250 |
| - наименьший | 10 | 10 | 10 | 10 |
| Наибольшая длина изделия, устанавливаемого в центрах, мм | 1000 | 1000 | 1000 | 1000 |
| Диаметр изделия, устанавливаемый в патроне, мм | ||||
| - наибольший | 200/250 | 200/250 | 200/250 | 22 |
| - наименьший | 22 | 22 | 22 | 22 |
| Наибольшая длина устанавливаемой заготовки | ||||
| - в патроне, мм | 250 | 250 | 250 | 250 |
| - в патроне с закрытым люнетом, мм | 350 | 350 | 350 | 350 |
| Диаметр и высота шлифовального круга для | ||||
| - наружного шлифования, мм | 500/80 | 500/80 | 400/50 | 400/50 |
| - внутреннего шлифования, мм | - | 50/40 | - | 50/40 |
| - торцевого шлифования, мм | - | - | - | 250/25 |
| Диаметр и длина шлифуемой внутренней поверхности, мм | - | 20-160/120 | - | 20-160/120 |
| Наибльший угол поворота, град. | ||||
| Верхнего стола | ||||
| - по часовой стрелке | 6 | 6 | 6 | 6 |
| - против часовой стрелки | 9 | 9 | 9 | 9 |
| Шлифовальной бабки | ||||
| - по часовой стрелке | 5 | 5 | 90 | 90 |
| - против часовой стрелки | 5 | 5 | 180 | 180 |
| Бабки изделия | ||||
| - по часовой стрелке | 90 | 90 | 90 | 90 |
| - против часовой стрелки | 90 | 90 | 90 | 90 |
| При работе с синусным приспособлением против часовой стрелки | 30 | 30 | 30 | 30 |
| Наибольшая масса устанавливаемой заготовки, кг | ||||
| при обработке в центрах | ||||
| - незакрепленная пиноль | 80 | 80 | 80 | 80 |
| - закрепленная пиноль | 160 | 160 | 160 | 160 |
| при наружном и внутреннем шлифовании в патроне | 40 | 40 | 40 | 40 |
| при внутреннем шлифовании в патроне с закрытым люнетом | 60 | 60 | 60 | 60 |
| Конус в пиноли бабки изделия | Морзе 5 | Морзе 5 | Морзе 5 | Морзе 5 |
| Конус в пиноли задней бабки | Морзе 4 | Морзе 4 | Морзе 4 | Морзе 4 |
|
| ||||
| - наружное шлифование | 43 | 43 | 38 | 38 |
| - торцевое шлифование | - | - | - | 24 |
| Пределы частот вращения изделия (бесступенчато), мин-1 | 50/500 | 50/500 | 50/500 | 50/500 |
| Мощность привода шлифовального круга, кВт | 5,5 | 5,5 | 4 | 4 |
| Мощность привода внутришлифовального круга, кВт | - | 1,1 | - | 1,1 |
| Суммарная мощность установленных электродвигателей, кВт | 10,79 | 11,89 | 9,28 | 10,38 |
| Габаритные размеры, мм | 2950x2295x2150 | 2950x2295x2150 | 2950x2295x2150 | 2950x2295x2150 |
| Масса станка, кг | 6000 | 6000 | 6000 | 6000 |
