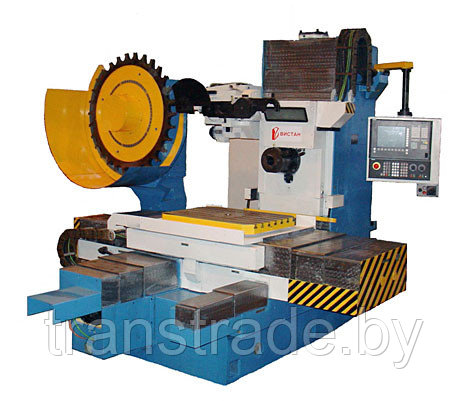

ВСМ-206ВМ-13CNC2 Многоцелевой горизонтальный сверлильно-фрезерно-расточной станок

Многоцелевой горизонтальный сверлильно-фрезерно-расточной станок предназначен для комплексной обработки корпусных деталей средних размеров с разных сторон без переустановок по заданной программе. На станке можно производить получистовое и чистовое фрезерование плоскостей, пазов и криволинейных поверхностей фрезами различных типов, а также растачивание, сверление, зенкерование, развёртывание, нарезание резьбы метчиками в деталях из чугуна, стали, цветных металлов и пластмасс.

Особенности конструкции:

• Станок оснащен крестовым поворотным столом и лобовой бесконсольной шпиндельной головкой.

• Инструментальный магазин установлен на самостоятельной опоре возле станка, что повышает виброустойчивость станка и сводит к минимуму изменение его точностных параметров при смене инструмента.

• В качестве привода главного движения использован электродвигатель с широким диапазоном регулирования, что сокращает длину кинематических цепей и улучшает эксплуатационные качества станка.

• Устройство для контроля угла поворота шпинделя позволяет автоматически устанавливать ориентированный по углу инструмент.

• Привод ходовых винтов непосредственно от серводвигателей обеспечивает высокую точность перемещений и гибкость в управлении подачами.

• На станке применены замкнутые роликовые направляющие качения типа танкеток и беззазорные передачи "винт-гайка качения", что повышает долговечность станка, плавность перемещения рабочих органов и КПД их приводов.

• Новейшая цифровая технология приводов подачи обеспечивает исключительный уровень чистоты обработки поверхности и, в сочетании с оптическими линейками (по всем осям) позволяет практически исключить влияние термической нестабильности шариковых винтовых пар, повышая, таким образом, точность обработки.

• Станок укомплектован системой ЧПУ-SINUMERIC-840D, привод - Simodrive-611D фирмы SIЕMENS.



Многоцелевой горизонтальный сверлильно-фрезерно-расточной станок ВСМ-206ВМ-13CNC2 предназначен для комплексной обработки корпусных деталей средних размеров с разных сторон без переустановок по заданной программе. На станке можно производить получистовое и чистовое фрезерование плоскостей, пазов и криволинейных поверхностей фрезами различных типов, а также растачивание, сверление, зенкерование, развертывание, нарезание резьбы метчиками в деталях из чугуна, стали, цветных металлов и пластмасс. Размеры рабочей поверхности стола – 630х800 мм.

Габаритные размеры станка (длина, ширина, высота): 5630×3405×2700 мм. Масса станка: 12000 кг.



• Описание
• Как купить
• Оплата
• Доставка

Станок оснащен крестовым поворотным столом и лобовой бесконсольной шпиндельной головкой.

Инструментальный магазин установлен на самостоятельной опоре возле станка, что повышает виброустойчивость станка и сводит к минимуму изменение его точностных параметров при смене инструмента.

В качестве привода главного движения использован электродвигатель с широким диапазоном регулирования, что сокращает длину кинематических цепей и улучшает эксплуатационные качества станка.

Устройство для контроля угла поворота шпинделя позволяет автоматически устанавливать ориентированный по углу инструмент.

Привод ходовых винтов непосредственно от серводвигателей обеспечивает высокую точность перемещений и гибкость в управлении подачами.

На станке применены замкнутые роликовые направляющие качения типа танкеток и беззазорные передачи винт – гайка качения, что повышает долговечность станка, плавность перемещения рабочих органов и КПД их приводов.

Новейшая цифровая технология приводов подачи обеспечивает исключительный уровень чистоты обработки поверхности и, в сочетании с оптическими линейками (по всем осям), позволяет практически исключить влияние термической нестабильности шариковых винтовых пар, повышая, таким образом, точность обработки.

Станок укомплектован системой ЧПУ – SINUMERIC 840D, приводом – Simodrive 611D комании SIЕMENS.

Технические характеристики ВСМ-206ВМ-13CNC2

Параметр	Значение
Размеры рабочей поверхности стола, мм	630х800
Количество гнезд инструментального магазина	30
Мощность привода главного движения, кВт	15
Пределы частот вращения шпинделя, мин-1	10-3500
Наибольшая частота вращения быстроходного шпинделя, мин-1	7000
Конус конца шпинделя исполнения 5 по ГОСТ 24644	50
Наибольше перемещение стола, мм
- продольное	630
- поперечное	800
Наибольшее вертикальное перемещение шпиндельной головки, мм	630
Пределы рабочих подач, мм/мин.	1-6000
Наибольшая скорость быстрых перемещений, мм/мин.	12000
Габаритные размеры станка с приставным оборудованием, мм	5630x3405x2700
Масса станка с принадлежностями и приставным оборудованием, кг	12000

Стандартный комплект поставки:

1. Комплект ключей и принадлежностей.

2. Комплект вспомогательного инструмента.

3. Защита зоны резания.

4. Запасные части.

5. Документация.

По дополнительному заказу:

1. Наладка под конкретную деталь заказчика, включающая установочное приспособление, режущий инструмент, программное обеспечение.

2. Транспортер для отвода стружки.

3. Тара для стружки.

4. Устройство для размерной настройки инструмента.
