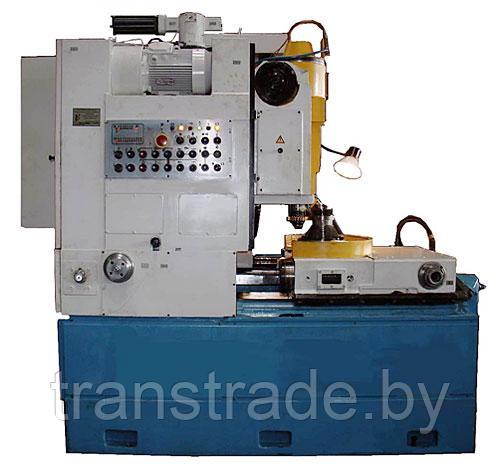

ВС-122, ВСН-123NC2 Полуавтоматы зубодолбёжные
888 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
- Код: SGSM-BC-122-123-008
- +375 (17) 367-92-00Тел./факс офиса
- +375 (29) 383-82-01Александр (аренда гаража)
Заказ только по телефону
- +375 (17) 367-92-00Тел./факс офиса
- +375 (29) 383-82-01Александр (аренда гаража)
Зубодолбёжные полуавтоматы предназначены для нарезания прямозубых цилиндрических колёс внешнего и внутреннего зацепления дисковыми долбяками методом обката. Полуавтоматы имеют вертикальную компоновку и подвижным столом для изменения межцентрового расстояния.
Особенности конструкции:
-
Полуавтомат ВС-122 имеет релейную схему управления.
-
Полуавтомат исполнения ВС-122-02 оснащен приводом фирмы SIEMENS.
-
Полуавтомат исполнения ВС-123NC2 оснащен программируемым контроллером с позиционными приводами, панелью оператора фирмы SIEMENS.
-
На полуавтоматах ВСН-123NC2 возможна обработка в один, два и три прохода с изменением режимов резания на каждом проходе. Обработка осуществляется по полуавтоматическому циклу.
|
Наибольший диаметр обрабатываемых зубчатых колес, мм |
250 |
|
Наибольший модуль обрабатываемых зубчатых колес. мм |
5 |
|
Наибольшая высота венца обрабатываемых зубчатых колес, мм |
50 |
|
Наибольший номинальный делительный диаметр долбяка, мм |
100 |
|
Диаметр цилиндрической шейки оправки для долбяка, мм |
31, 75, 44, 45 |
|
Диаметр рабочей поверхности стола(фланца шпинделя изделия), мм |
250 |
|
Расстояние между осями стола и инструмента, мм |
60...160 |
|
Длина регулировочного перемещения шпинделя инструмента (салазок суппорта), мм |
110 |
|
Частота двойных ходов шпинделя инструмента в минуту |
200...1000 |
|
Диапазон круговых подач, мм/мин |
20...450 |
|
Диапазон радиальных подач, мм/мин |
0,5...80 |
|
Количество управляемых координат (Х, В) |
2* |
|
Дискретность координаты Х, мкм |
5* |
|
Дискретность координаты В, угл. Сек |
7* |
|
Мощность главного привода, кВт |
4; 5,5* |
|
Суммарная мощность приводов, кВт |
8,2 |
|
Габаритные размеры, мм |
2500х1500х2000 |
|
Вес, кг |
4500 |
* - для ВСН-123 NC2.
| Основные | |
|---|---|
| Производитель | Вистан |
| Страна производитель | Беларусь |
| Пользовательские характеристики | |
| Состояние | Hовое |
