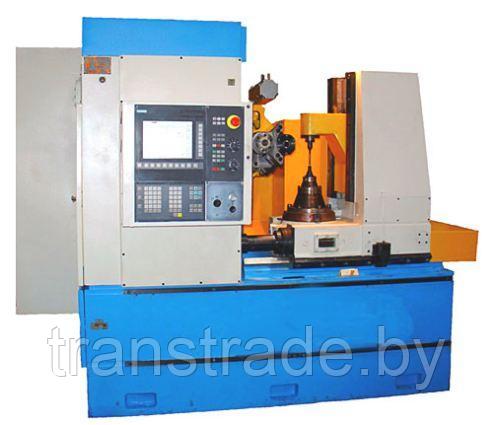

Полуавтомат зубофрезерный с вертикальной осью изделия для обработки прямозубых и косозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката.
Особенности конструкции:
-
Полуавтомат имеет компоновку с вертикальной осью изделия и подвижным столом. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок.
-
Полуавтомат ВСН-332СNC2оснащен системой ЧПУ мод. Sinumerik 802D и приводами SIEMENS.
-
Полуавтомат ВСН-332NC2 оснащен програмиируемым контроллером и приводами фирмы SIEMENS.
-
Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи осуществляется бесступенчато серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей.
-
Высокая статическая и динамическая жесткость за счет рациональной формы направляющих стойки и каретки суппорта, увеличения жесткости основных формоопределяющих узлов.
-
Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг).
-
Полуавтомат имеет централизованную систему смазки.
|
Наибольший наружный диаметр нарезаемого колеса, мм
|
320
|
|
Наибольший обрабатываемый модуль, мм
|
6
|
|
Наибольший угол наклона нарезаемых зубьев, град
|
45
|
|
Наибольшая ширина нарезаемого венца (прямозубого) колеса, мм
|
220
|
|
Диаметр стола, мм
|
250
|
|
Расстояние между осями инструмента и стола, мм
|
25...250
|
|
Наибольшие размеры устанавливаемых червячных фрез, мм
|
|
- диаметр
|
160
|
|
- длина
|
140
|
|
Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм
|
120
|
|
Диапазон чисел оборотов червячной фрезы, мин-1
|
50...500
|
|
Диапазон вертик. подач, мм/мин
|
1...1000
|
|
Диапазон радиальных подач, мм/мин
|
1...750
|
|
Количество управляемых координат
|
3
|
|
Количество одновременно управляемых координат
|
2
|
|
Мощность привода главного движения, кВт
|
5,5
|
|
Габаритные размеры, мм
|
2560х1470х1915
|
|
Масса полуавтомата, кг
|
6500
|
|
