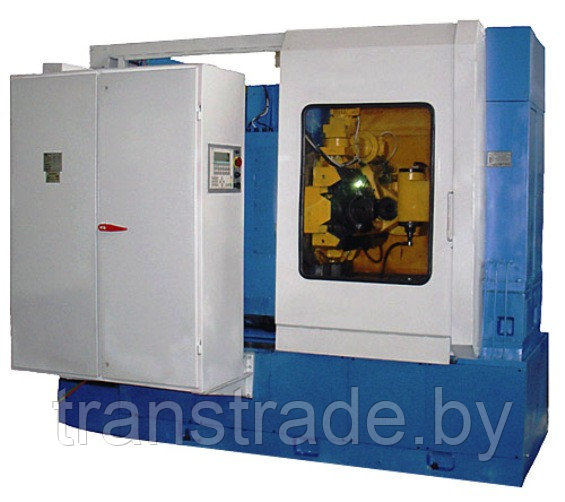

Полуавтомат зубофрезерный с вертикальной осью изделия для обработки прямозубых и косозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката.
Особенности конструкции:
-
Полуавтомат ВСН-350NC2 выполнен в вертикальной компоновке с подвижной передней стойкой и неподвижным столом.
-
Полуавтомат ВСН-350NC2 оснащен программируемым контроллером и при-водами фирмы SIEMENS.
-
Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи осуществляется бесступенчато асинхронными двигателя-ми или серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей.
-
Высокая статическая и динамическая жесткость за счет рациональной фор-мы направляющих стойки и каретки суппорта, увеличения жесткости основных формоопределяющих узлов.
-
Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг).
-
Полуавтомат имеет централизованную систему смазки.
|
Наибольший диаметр обрабатываемого (прямозубого) колеса, мм
|
500
|
|
Наибольший обрабатываемый модуль, мм
|
10
|
|
Наибольший угол наклона нарезаемых зубьев, град
|
45
|
|
Диаметр шпинделя изделия, мм
|
250
|
|
Расстояние между осями инструмента и стола, мм: наименьшее/наибольшее
|
30/350
|
|
Наибольшие размеры устанавливаемых червячных фрез, мм
|
|
- диаметр
|
160
|
|
- длина
|
230
|
|
Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм
|
170
|
|
Диапазон чисел оборотов червячной фрезы, мин-1
|
От 75 до 400
|
|
Диапазон осевых подач, мм/об
|
От 3 до 750
|
|
Диапазон радиальных подач, мм/мин
|
От 3 до 600
|
|
Величина быстрых тангенциальных перемещений фрезы, мм/мин
|
145
|
|
Мощность (двухскоростного) привода главного движения, кВт
|
18,5
|
|
Количество управляемых координат
|
3
|
|
Габаритные размеры, мм
|
3485х2160х2335
|
|
Масса полуавтомата, кг
|
9500
|
|
