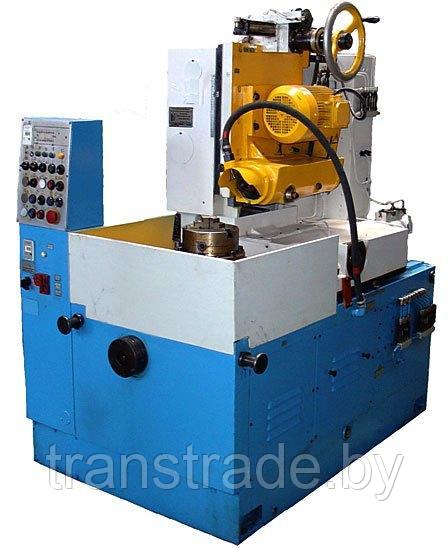

ВС-81 Полуавтомат зубозаостряющий

Заготовка наружного зацепления:

   - диаметр зубчатого колеса, мм

50...220

   - наибольший модуль зубчатого колес, мм

4

   - число зубьев

20...110

Заготовка внутреннего зацепления

   - наибольший модуль зубчатого колеса, мм

4

   - наибольший наружный диаметр, мм

220

   - наибольший диаметр зубчатого колеса, мм

150

   - число зубьев

17...100

Наибольший диаметр устанавливаемой фрезы, мм:

20

Наибольшая длина вертикального перемещения инст-рументальных головок, мм

100

Наибольшая длина горизонтального перемещения инст-рументальных головок, мм

115

Поворот инструментальных головок относительно оси детали, град

35

Поворот каретки относительно оси детали, град

40

Диаметр стола (шпинделя изделия), мм

250

Пределы частот вращения шпинделя фрезы, мин-1

630, 900, 1250

Мощность привода главного движения, кВт

0,55х2

Габаритные размеры ( с приставным оборудованием), мм:

1675х1285х1860

Масса, кг

3200
