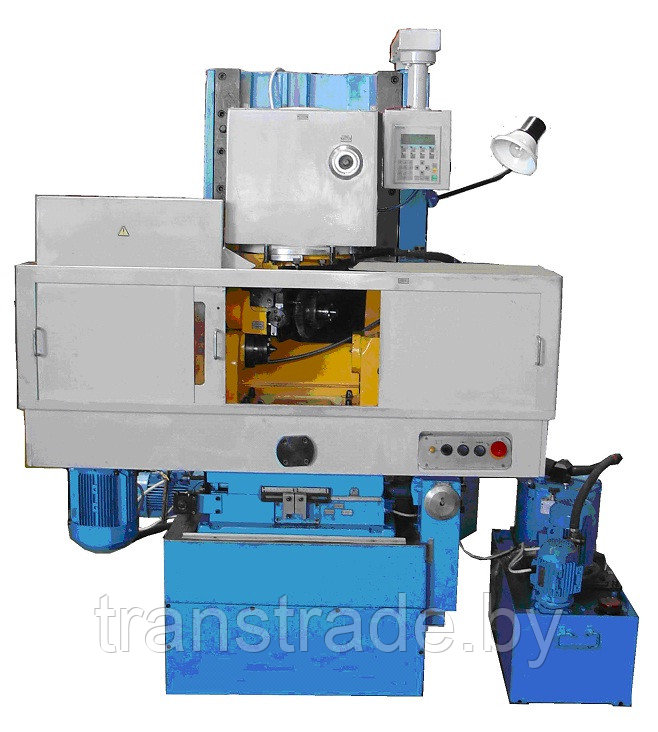

Зубохонинговальный полуавтомат ВСН-932 NC22 предназначен для чистовой обработки закаленных коротких шлицевых валов, прямозубых и косозубых цилиндрических колес, а также зубчатых колес с бочкообразной и конической формой зуба, абразивными и алмазными зубчатыми хонами по методу обката с развязанной кинематической цепью при использовании продольной и радиальной подачи.
Обработка может производиться как при радиальном, так и при окружном нагружении как по безреверсивному методу, так и с реверсом вращения изделия и хона.
Обработка обеспечивает улучшение чистоты поверхности после термообработки и снижению уровня шума.
|
Особенности конструкции:
-
Зубохонингование на станке может производится при радиальном и окружном нагружении как по безреверсному методу, так и с реверсом вращения изделия и хона, что обеспечивает улучшение чистоты поверхности после термообработки и снижение уровня шума.
-
Предусмотрена возможность обработки зубчатых колес с бочкообразной формой зубов.
-
Полуавтомат оснащен программным контроллером и приводами фирмы SIEMENS.
|
Наибольший диаметр обрабатываемых зубчатых колес, мм
|
320
|
|
Модуль обрабатываемых зубчатых колес. мм
|
1,5...8
|
|
Наибольшая ширина венца обрабатываемых зубчатых колес, мм
|
125
|
|
Наибольший угол наклона зубьев, мм
|
45
|
|
Наибольшая длина устанавливаемого изделия, мм
|
500
|
|
Наибольшее расстояние от середины венца до торца вала изделия (для шестерен типа валов), мм
|
250
|
|
Наибольший номинальный диаметр устанавливаемого зубатого хона, мм
|
250
|
|
Наибольшая ширина устанавливаемого хона, мм
|
40
|
|
Посадочный диаметр конца шпинделя для крепления инструмента, мм
|
63,5 100
|
|
Длина хода стола, мм
|
140
|
|
Расстояние между осями шпинделя хона и шпинделя изделия, мм
|
130...285
|
|
Расстояние от основания станка до оси изделия, мм
|
1060
|
|
Пределы частоты вращения шпинделя инструмента, мин-1
|
160...1000
|
|
Пределы частоты вращения шпинделя левой бабки, мин-1
|
250...1250
|
|
Пределы подач стола, мм/мин
|
50...400
|
|
Наибольшая величина радиального нагружения, Н
|
630
|
|
Наибольшая величина окружного нагружения, Н
|
160
|
|
Наибольший угол поворота хонинговальной головки, грд
|
25
|
|
Суммарная мощность, кВт
|
10,4
|
|
Габаритные размеры, мм
|
1600х1000х2200
|
|
Масса полуавтомата с электрооборудованием и принадлежностями, кг
|
3150
|
|
